Diagnostika čerpadel a vstřikovačů

Testovací stolice a zařízení na kontrolu vstřikovačů

Stolice CR-JET 4E a CR-JET 4M jsou určeny k testování Common Rail vstřikovačů Bosh, Delphi, Denso, Siemens a opětovného nastavení po opravě vstřikovačů. Zařízení mají integrované elektronické řídící jednotky pro měřící a tepelné řízení a vedení vstřikovače.

Existují dvě možnosti pro měření výsledků testu, v závislosti od typu stolice. CR-JET 4E je vybaven elektronickým měřícím systémem, který umožňuje rychlé výsledky testů s přesnotí na 0,1 cm3. CR-JET 4M je vybaven klasickým systémem s měřícími baňkami, kde jsou výsledky získávané sběrem test-kapaliny do odměrných baněk.

Pro vytvoření vysokého tlaku v systému CR-JET 4E a CR-JET 4M, jsou dodávány s typovými čerpadly CP3, na 1 800 barů s tlakovým čidlem, čtyř-kanálovým regulátorem tlaku a vysokotlakou lištou.

Stolice jsou dodávány s tepelným stabilizačním systémem chlazení, kde chlazení probíhá metodou "vzduch - vzduch." To zabraňuje mísení kondenzátu do zkušební kapaliny.

Stolice a signály pro vstřikovače jsou řízeny programem VPMD, tento program umožňuje řídit Bosch, Deplhi, Denso vstřikovače s elektromagnetickými ventily a zahrnuje také nastavitelný Piezo signál (50V - 180V) pro Bosch a Siemens vstřikovače.

Program obsahuje více než 400 testovacích plánů. Je také možné sestavit a přidat individuální zkušební plány.

V sestaveném zkušebním plánu pro jeden typ vstřikovací trysky, je možné nastavit:

jiný tlak, dobu trvání signálu, napětí signálu (v případě Piezo vstřikovače), frekvenci signálu a počet cyklů.

Testovací stolice a zařízení na kontrolu vstřikovačů_1
Testovací stolice a zařízení na kontrolu vstřikovačů_2
Testovací stolice a zařízení na kontrolu vstřikovačů_3
Testovací stolice a zařízení na kontrolu vstřikovačů_4

Specifikace a technické detaily

  • Simultánní kontrola 4 vstřikovačů
  • Rychlost otáček: 1 500 min-1
  • Pohon výkon: 3 kW
  • Kapacita nádrže na test-kapalinu: ~ 30 litrů
  • Množství úseků na CR-JET 4M: 8
  • Kapacita kadinky na CR-JET 4M: 44 a 260 (± 0,25) cm3
  • Napájení: 3 x 400 / 230 V ~ 50 Hz
  • Napájení ventilů: 24 V
  • Množství měřících čídel: 2
  • Výkon kompresoru chladničky: 800 W
  • Produktivita čerpadla kalibrační kapaliny při tlaku 0,3 MPa je 6,5 dm3
  • Manometry: nížký tlak 0 ÷ 0,25 Mpa
  • Max. proud: 11 A
  • Výkon ohřívače tekutiny: 1 000 W
  • Prekvence otevíracích impulsů vstřikovače: 60 až 1 500 min-1
  • Rozsah trvání úvodního impulsu: 100 - 3 000 MKS
  • Nastavení teploty kalibrační kapaliny v rozmezí: 0 až 100 ± 1°C
  • Nastavení tlaku kalibrační kapaliny v rozsahu: 0 - 1 800 bar
  • Elektronické měření tlaku paliva v tlakovém zásobníku v rozsahu: 0 až 1 800 bar
  • Ochranné sklo z polykarbonátu (tlouštka = 10 mm)
  • Rozměry: šířka 1 100 mm, hloubka 670 mm, výška 1 700 mm
  • Celková hmotnost: 332 kg

Testovací lavice a zařízení pro kontrolu čerpadel a vstřikovačů

Testovací lavice ST 75 C a 110 C ST mají integrované CR simulátory pro elektronické systémy a hnací sílu v souladu s 7,5 kW a 11 kW se systémem řízení teploty.

Testovací lavice ST 75 C a ST 110 C jsou určeny pro diagnostiku a kontrolu:

  • Common Rail vstřikovačů (Bosh, Delphi, Denso, Siemens)

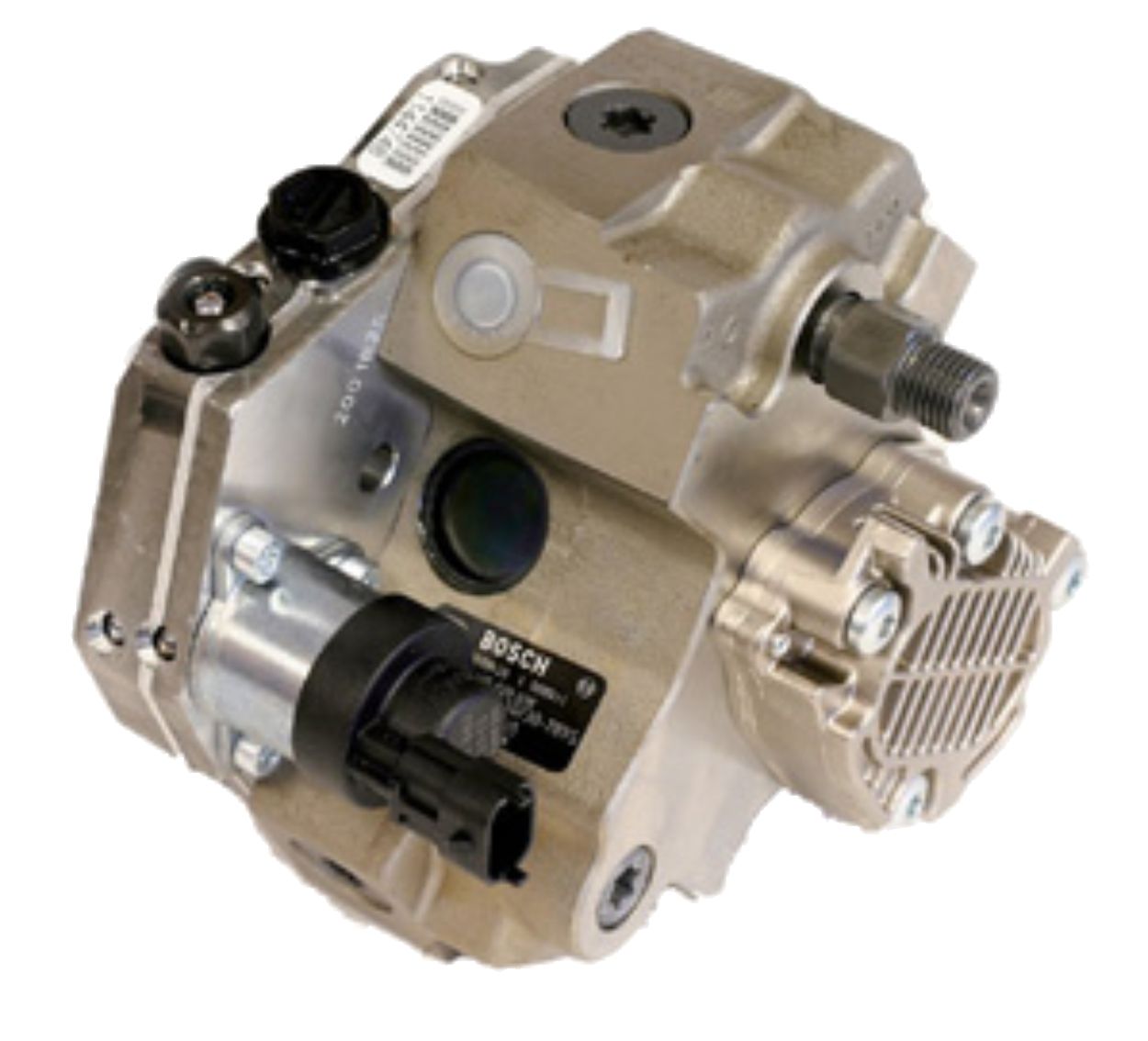

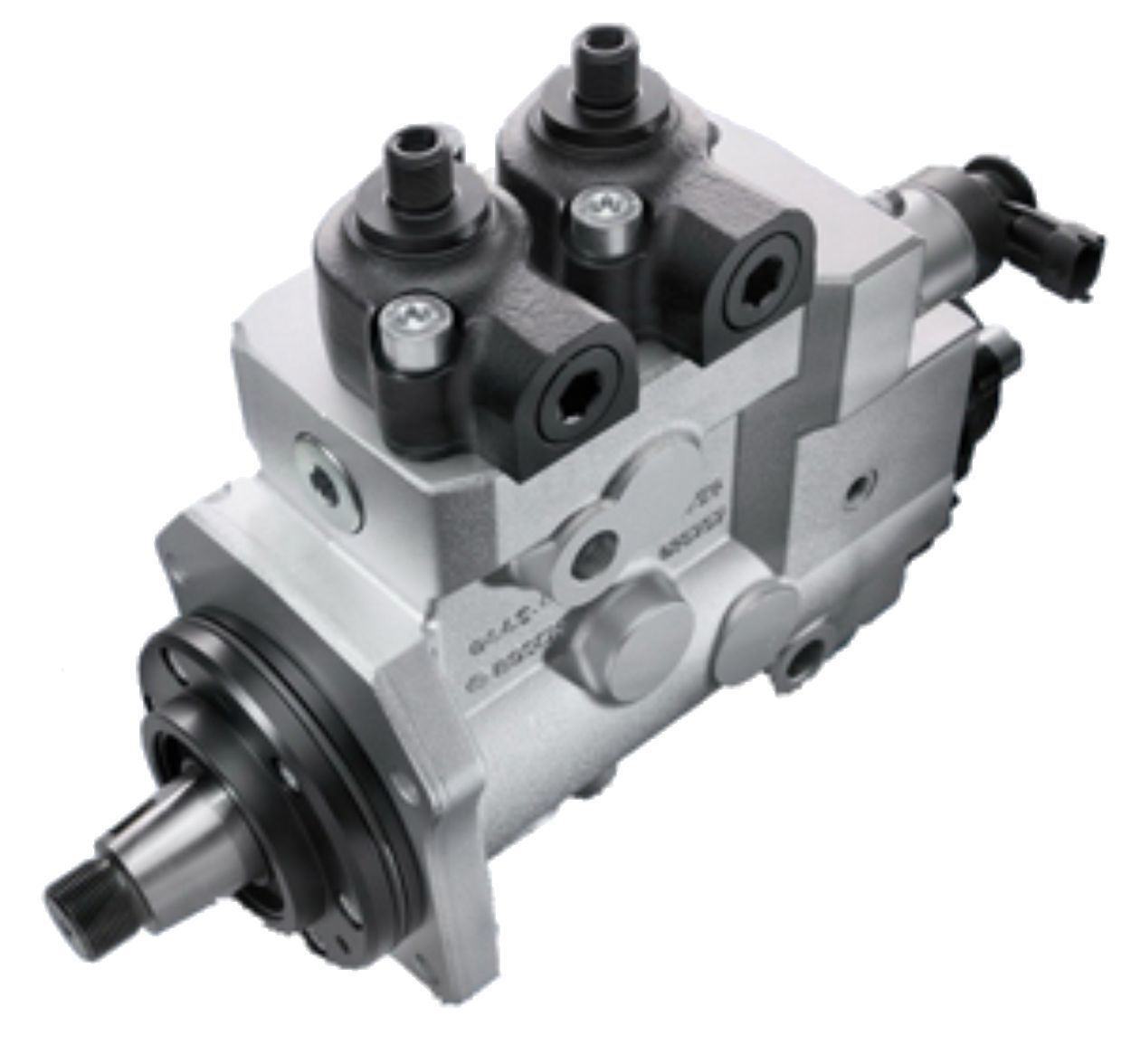

  • Common Rail čerpadel (CP1, CP2, CP3)
  • tlakových regulátorů a senzorů Common Rail
  • PD vstřikovačů na evropských a amerických vozidlech

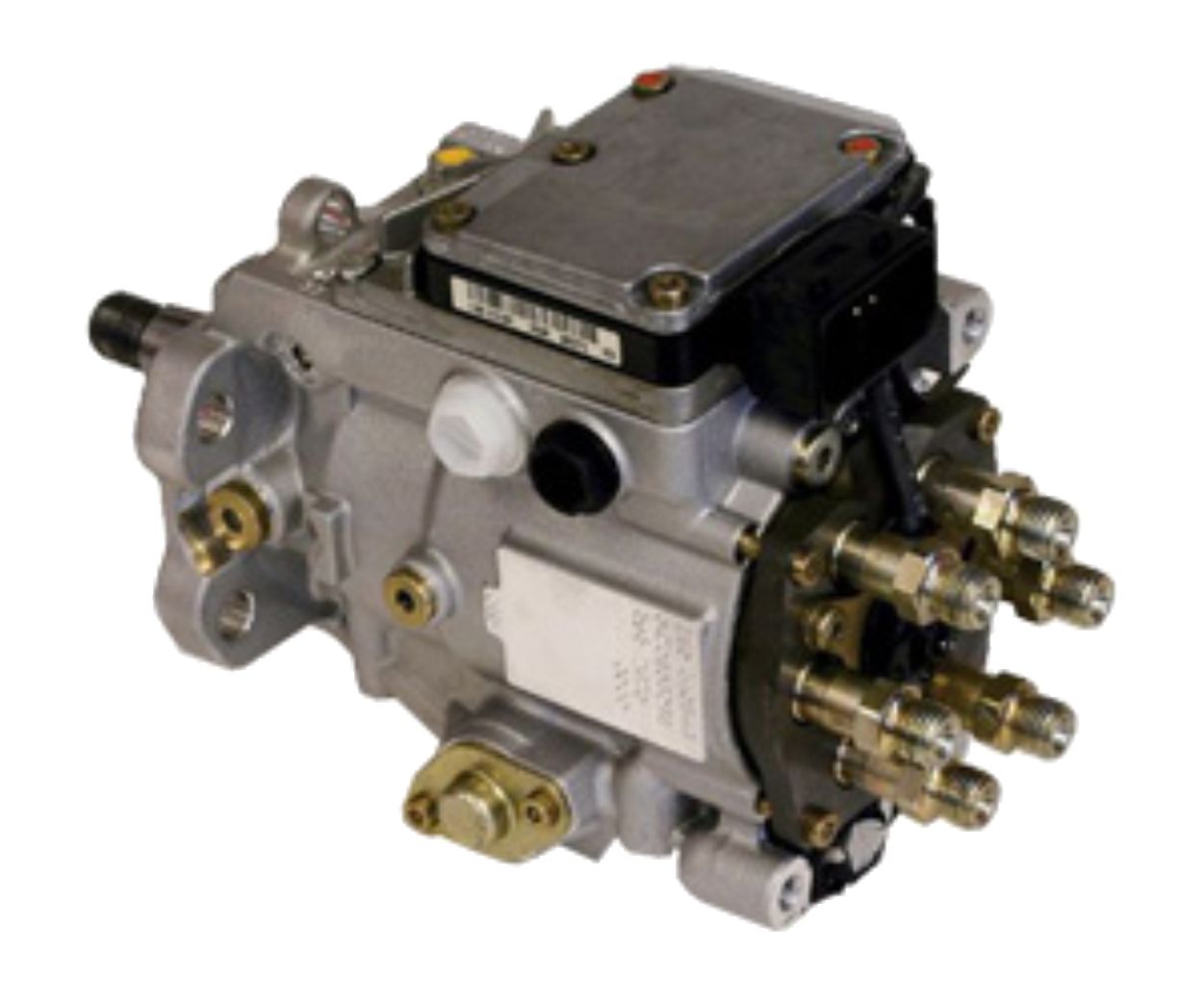

  • rotačních čerpadel (VE, VP)

Specifikace a technické detaily

  • Rychlost rotace: 30 až 3 000 min-1
  • Směr otáčení: vlevo / vpravo
  • Pohon výkon: 7,5 kW / 11 kW
  • Kroutící moment 1050 až 3000 min-1: 68,2 - 24,2 Nm
  • Programovatelné číslo injekcí (po 50): 50-1000
  • Kapacita nádrže: ~ 30 litrů
  • Počet sekcí: 8
  • Kapacitních měřicích kádinek: 44 a 260 +/- 0,25 cm3
  • Max. proud: 27 A / 32 A
  • Výkon topného oleje: 1000 W
  • Rozměry (d x š x v): 1 100 x 800 x 1 600
  • Hmotnost: ~ 600 kg

Testovací zařízení pro kontrolu PD vstřikovačů Dorpat

Zařízení DORPAT je navrženo k rychlé a pohodlné práci při testování PD vstřikovačů kategorie UPS.

Cam-Box je navržen tak, aby dosahoval přesných výsledků testů. Vzhledem k variabilní výšce zdvihu, je možné vyzkoušet všechny druhy vstřikovačů.

Testovací zařízení je vhodné k testování všech vznětových motorů s nízkým a středním výkonem včetně vysokorychlostních motorů a motorů pro autobusy, kamiony a zemědělské stroje.

Umožňuje testovat následující typy vstřikovačů a čerpadel:

  • Bosch UIS PDE - vstřikovač jednotek nákladních automobilů Scania, Iveco, Volvo
  • Bosch UIS PDE - vstřikovač jednotek automobilů Audi, VW, Land Rover
  • Delphi EUI E1 - vstřikovač jednotek nákladních automobilů Volvo, Renault
  • Delphi EUI E3 - vstřikovač jednotek nákladních automobilů Volvo, Renault
  • Delphi EUP - vstřikovač jednotek nákladních vozů DAF

Dále je také možné testovat lodní, průmyslové a další motory těchto výrobců.

Lucas typ A - vstřikovací jednotka (tvar H) nákladní automobil Volvo a lodní, průmyslové a další motory Volvo.

Může kontrolovat vstřikovače jednotek amerických výrobců, jako jsou Cummins, Caterpillar, Detroit a vstřikovací systém HPI.

Testovací zařízení pro kontrolu PD vstřikovačů Dorpat_1
Testovací zařízení pro kontrolu PD vstřikovačů Dorpat_2
Testovací zařízení pro kontrolu PD vstřikovačů Dorpat_3
Testovací zařízení pro kontrolu PD vstřikovačů Dorpat_4

Specifikace a technické detaily:

  • Nastavitelná výška zdvihu: 10 mm, 12 mm, 14 mm, 15 mm, 16 mm, 17 mm, 17,78 mm, 18 mm
  • Elektronická regulace otáček pohonu Cam-Box
  • Možnost provést test zcela v automatickém režimu nebo ručně a vytisknout výsledky testu
  • Obsahuje aktualizovatelný základ testovacích plánů s BIP signály
  • Stanovení aktuální hodnoty signálu BIP metodou elektrického měření
  • Vysoce přesný elektronický systém měření nepřetržitého cyklu
  • Možnost programovat režimy a vytvořit zkušební plány
  • Nastavení nízkého tlaku a jeho řízení a to jak na manometru tak řídícím programem
  • Filtrace, ohřev a chlazení kalibrační kapaliny
